Tratament termic post-sudură pentru recipiente mari sub presiune: tehnologii și aplicații cheie

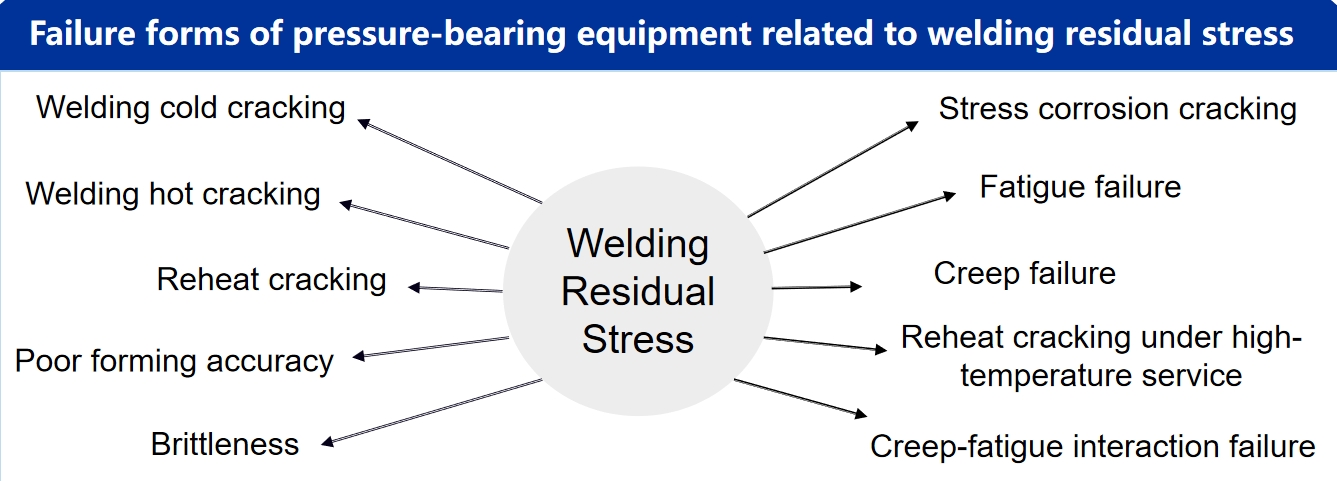

Tensiune reziduală la sudură

Tensiune reziduală la sudare --- Tensiunea internă autoechilibrantă generată în sudură sub acțiunea câmpului de temperatură neuniform, a restricțiilor puternice și a transformării drastice de fază. Este invizibilă și intangibilă și reprezintă „ucigașul invizibil” care amenință integritatea structurală a echipamentelor sub presiune.

Provocările aduse de echipamentele la scară largă

Procesul de fabricație Procesul de service

Provocările aduse de echipamentele la scară largă

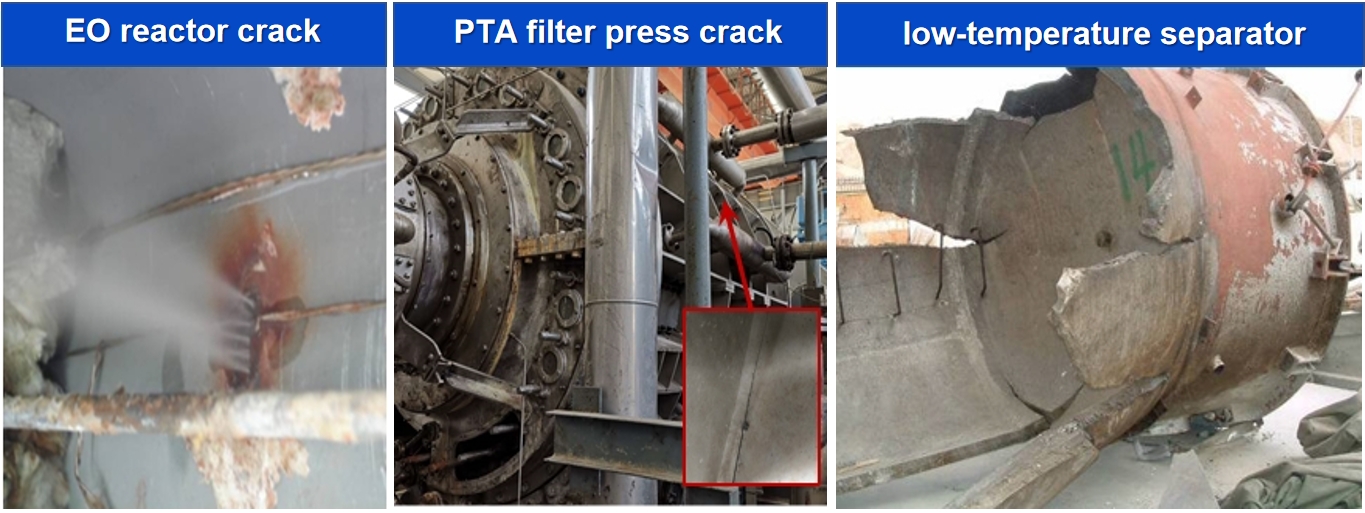

Diametrul și grosimea peretelui sunt extrem de mari, iar numărul de treceri de sudură este ridicat, ceea ce generează tensiuni reziduale semnificative, ducând la coroziune sub tensiune, fluaj și fisuri prin oboseală!

Pentru a spori siguranța inerentă a echipamentelor majore sub presiune: Este urgentă eliminarea tensiunii reziduale de sudare!

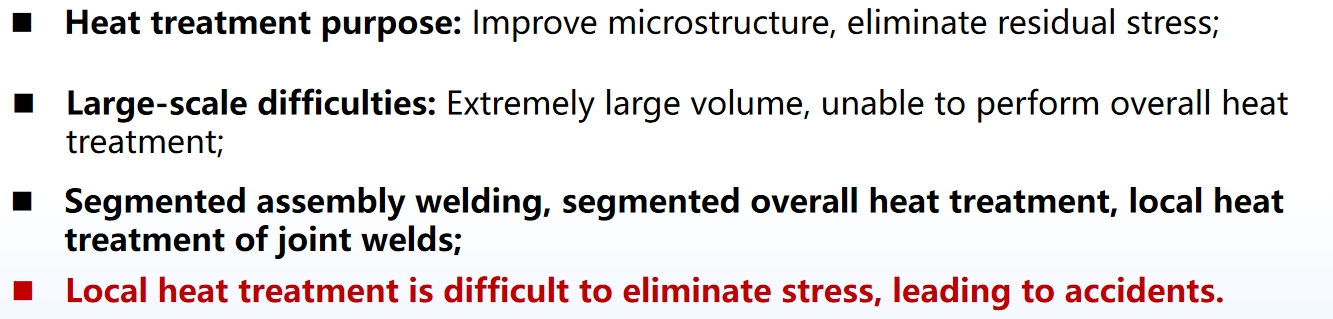

Provocările aduse de echipamentele la scară largă

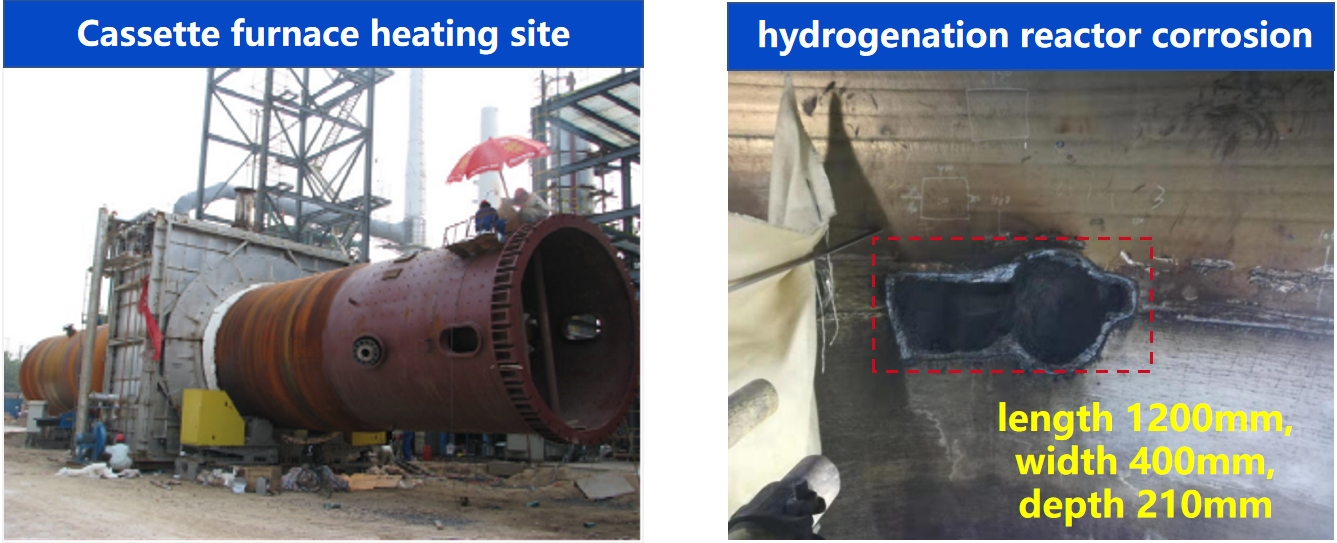

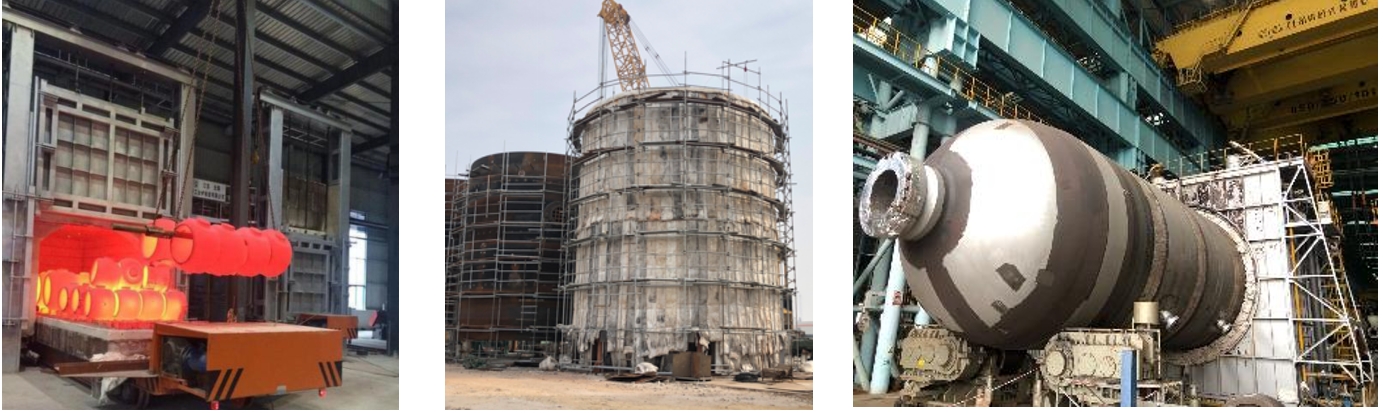

          Tratament termic general Tratament termic general segmentat Tratament termic local al sudurilor îmbinărilor

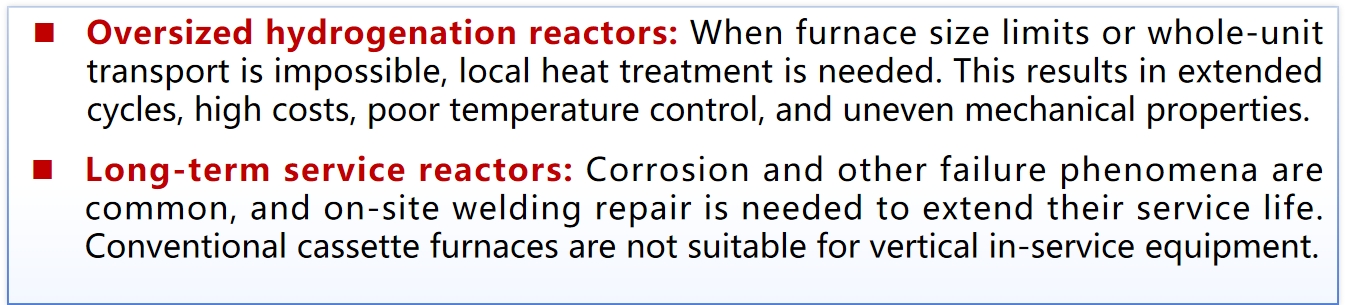

Dificultăți legate de tratamentul termic local la fața locului

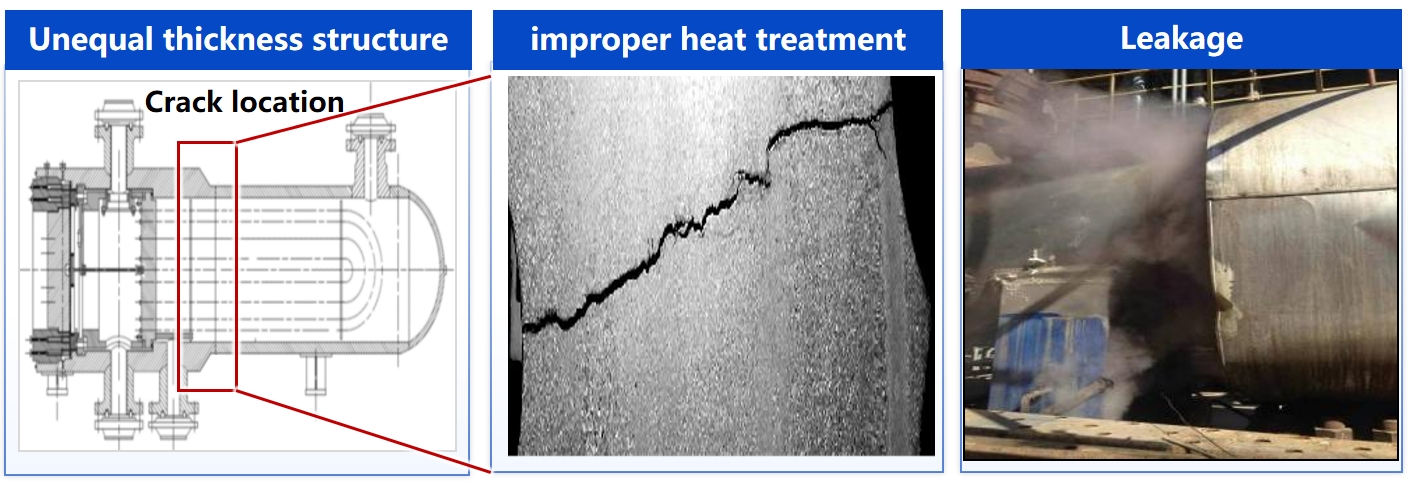

Structuri cu grosime inegală prezintă

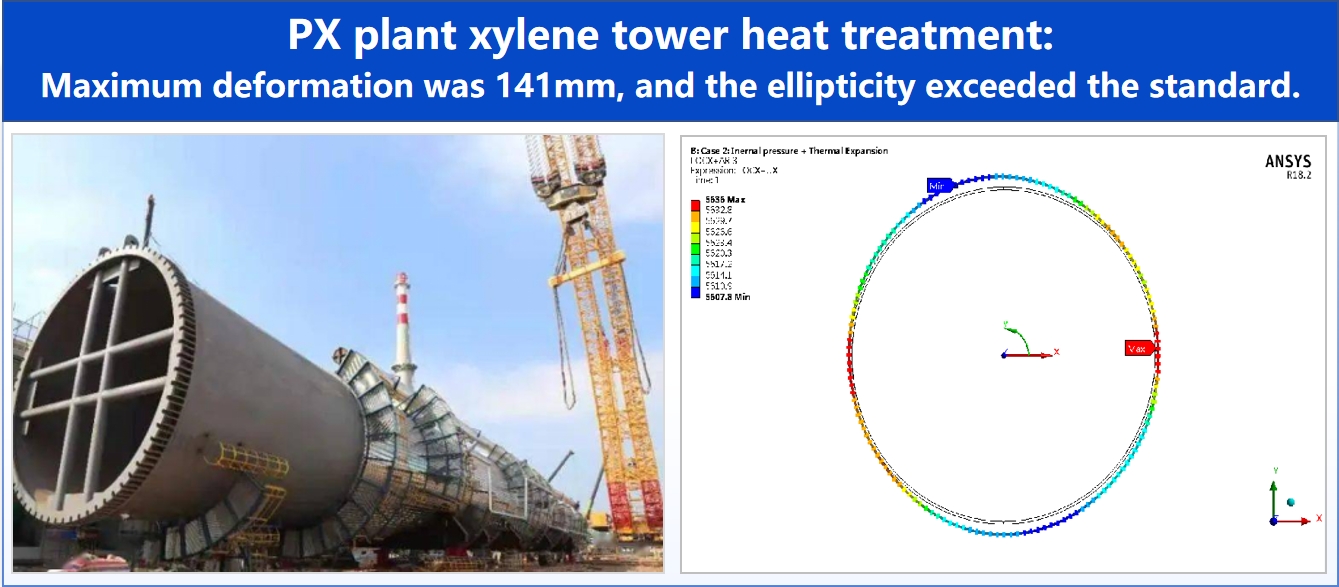

Pereții subțiri duc la deformări excesive

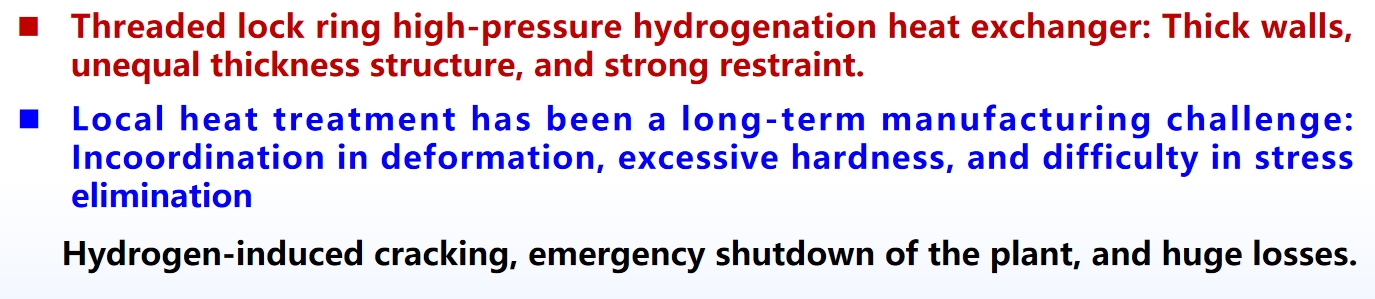

Dificultăți legate de echipamentele care suportă presiune

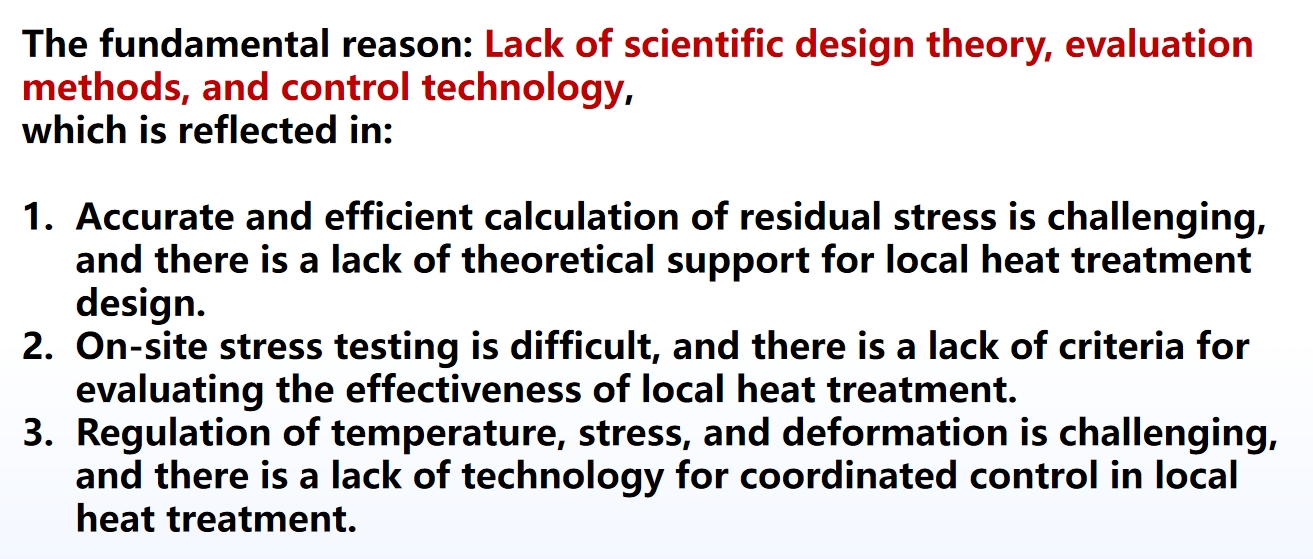

De ce echipamentele mari sub presiune încă au scurgeri în ciuda proiectării, fabricației și inspecției stricte?

Calculul precis și eficient al tensiunii reziduale

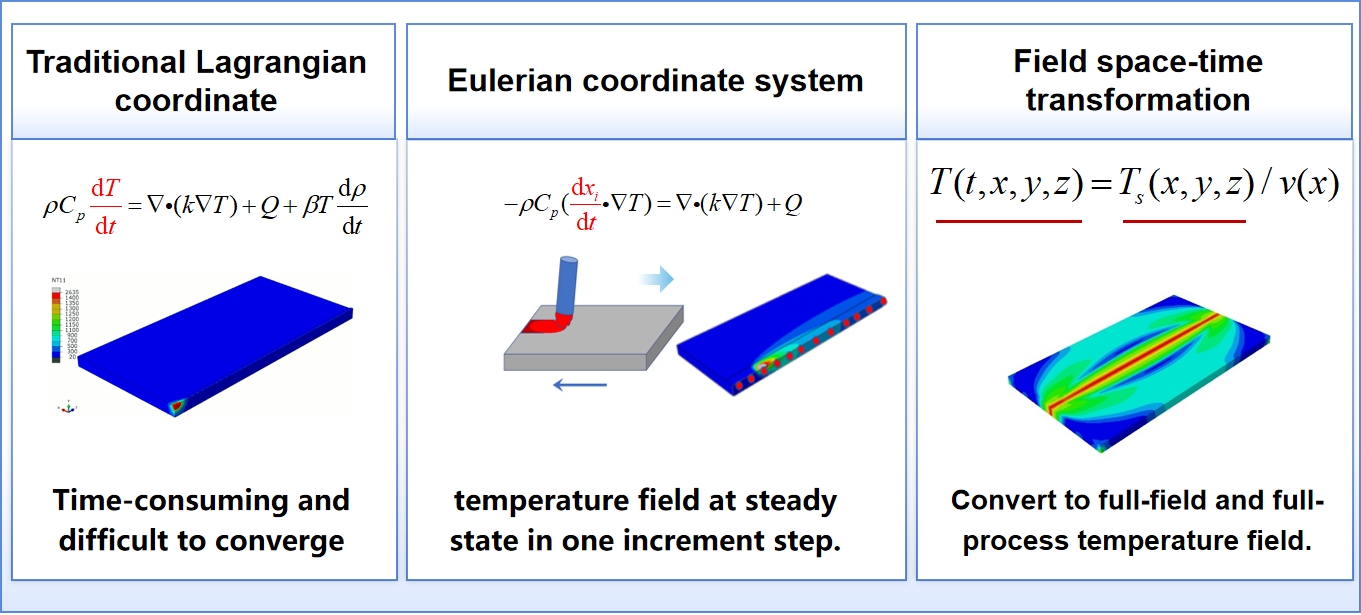

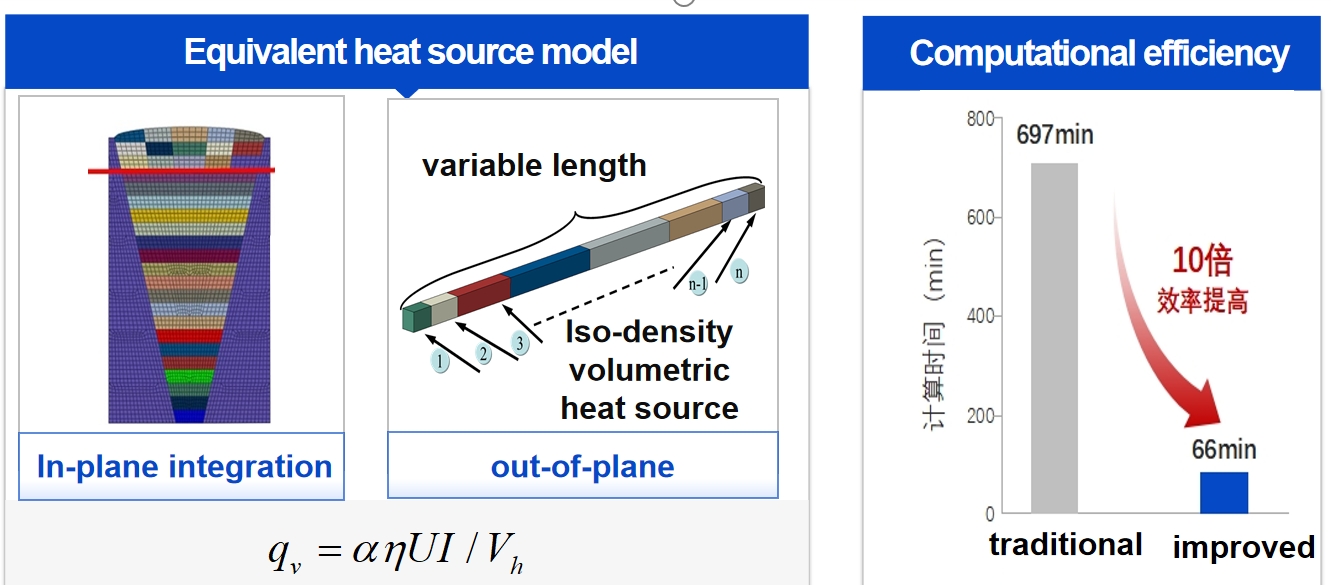

Lucrarea 1-1: Integrare în plan și model de sursă de căldură echivalentă cu lungime variabilă în afara planului.

Calculul precis și eficient al tensiunii reziduale

Lucrările 1-2: Tensiune reziduală la sudare în stare staționară

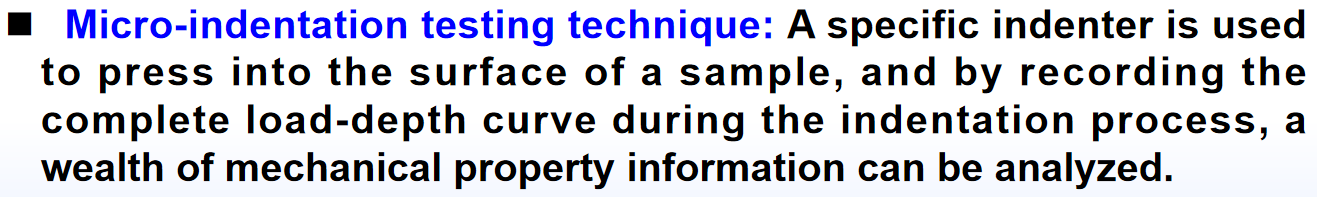

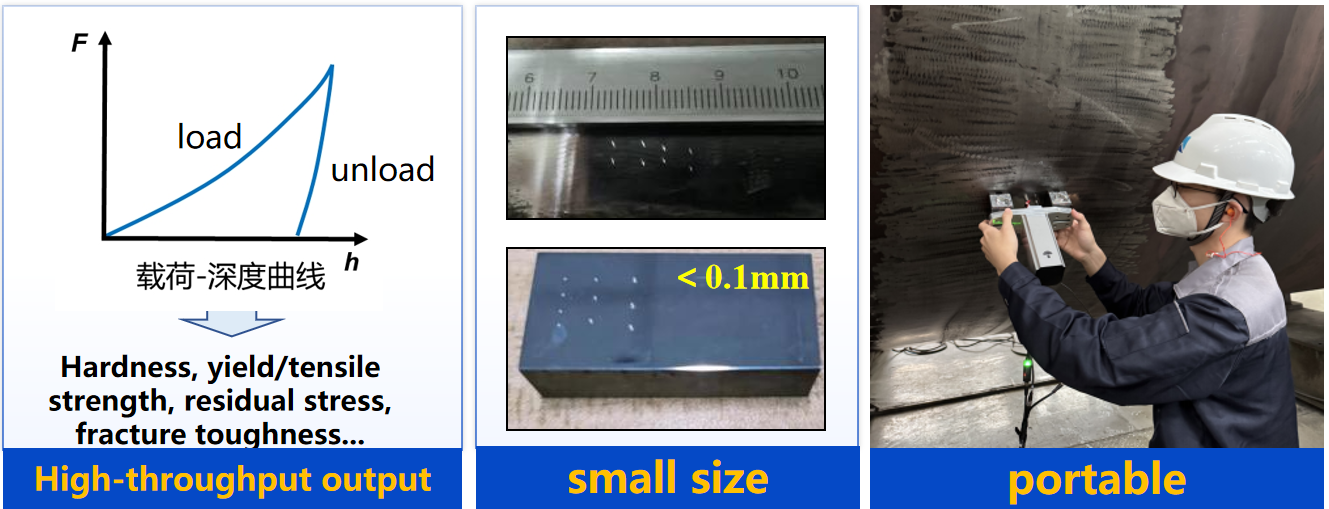

Tehnica de testare a microindentării

Lucrarea 2: Testarea la stres rezidual prin metoda indentării energetice

Avantaje:

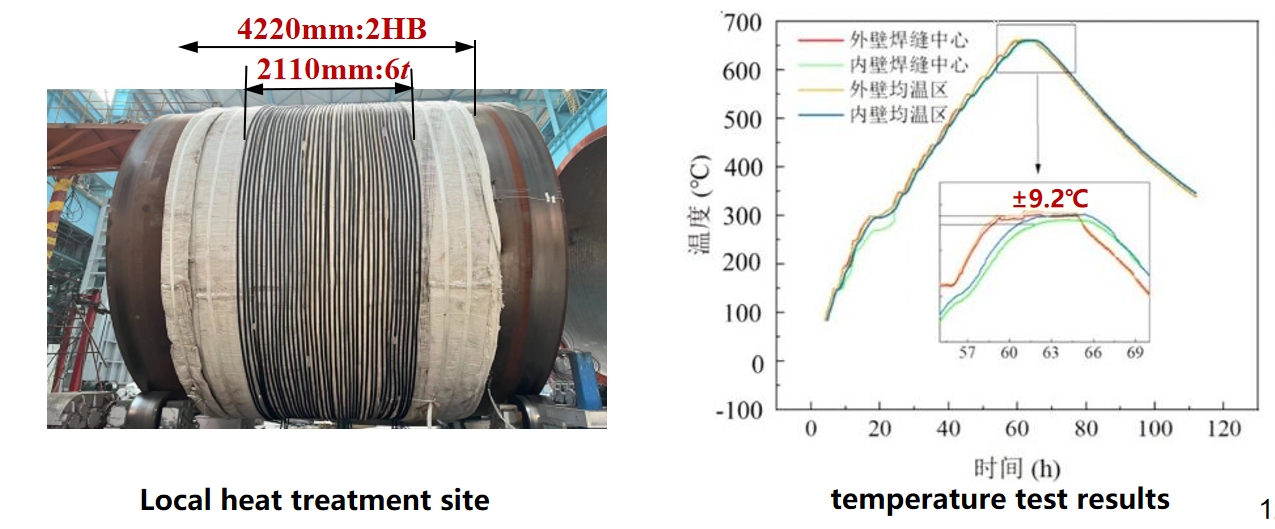

îmbunătățirea tratamentului termic local post-sudură

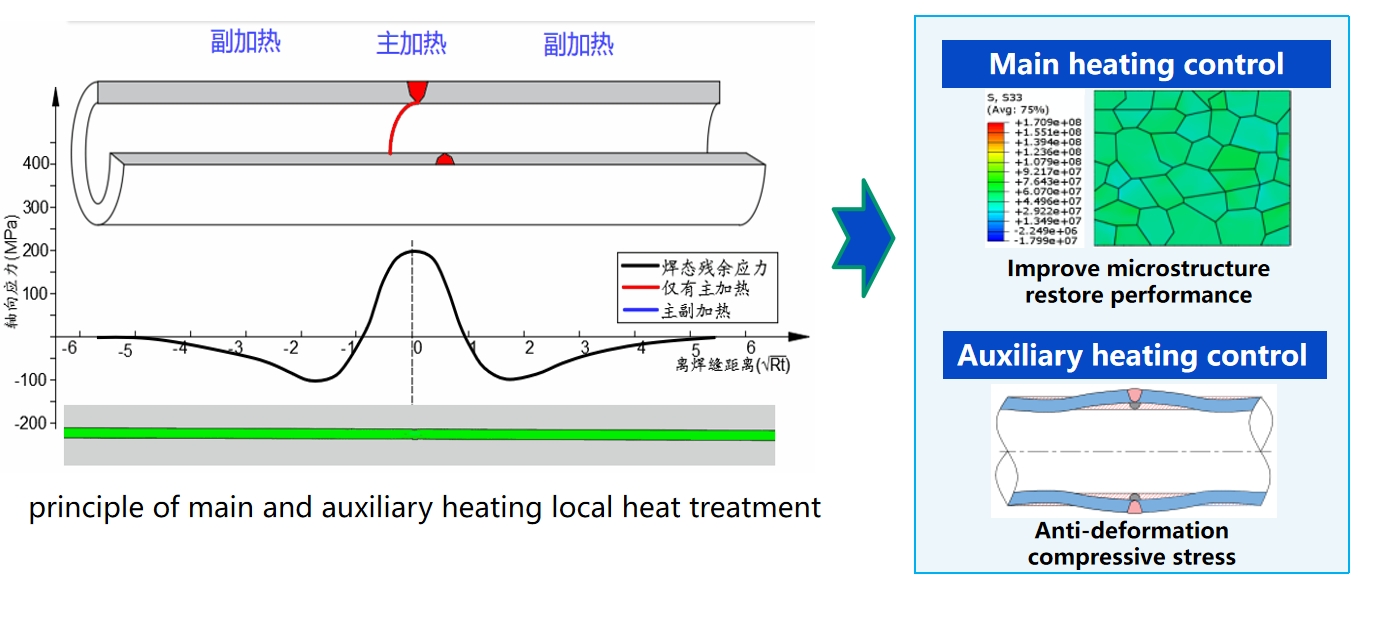

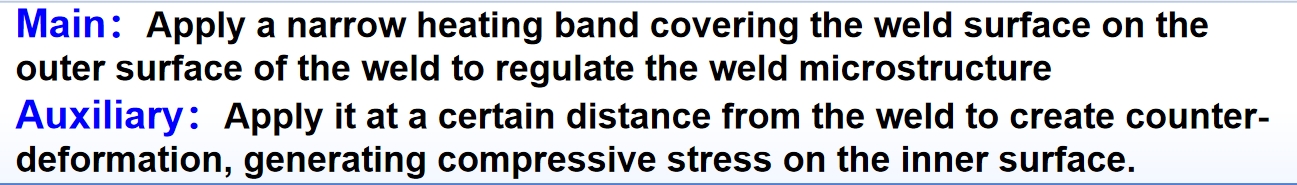

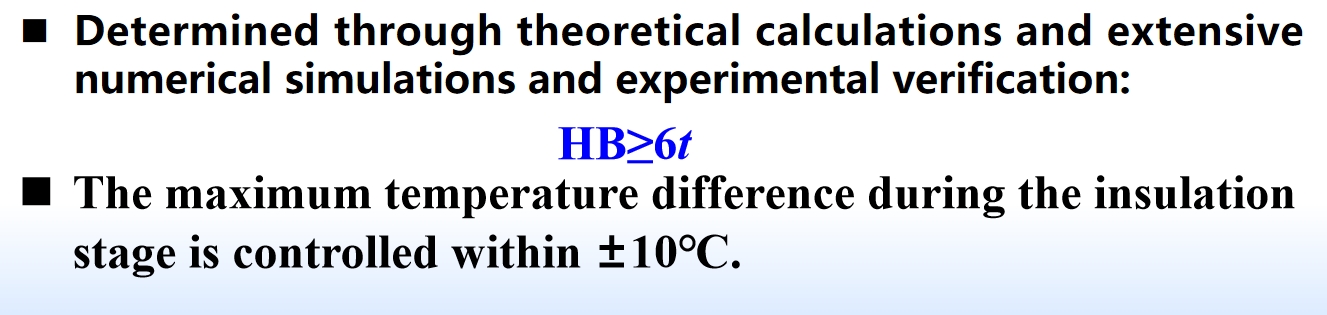

Distribuția căldurii principale și auxiliare

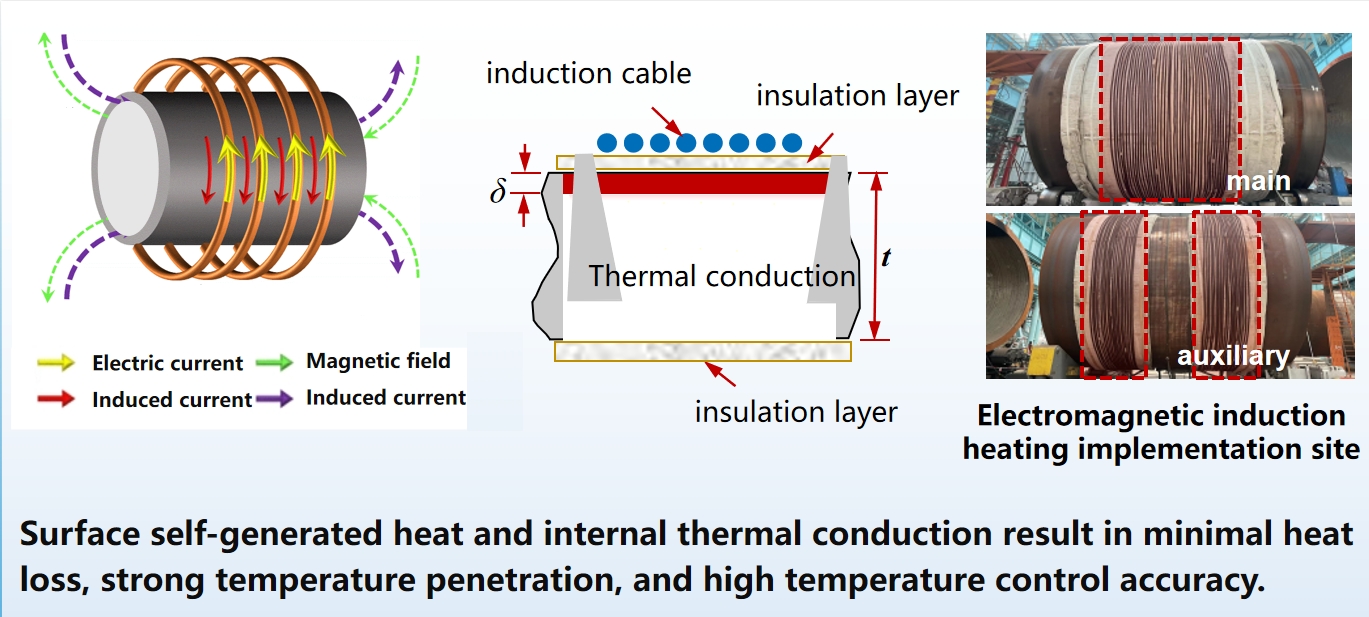

Metoda de control al uniformității încălzirii prin inducție

Principiul încălzirii prin inducție

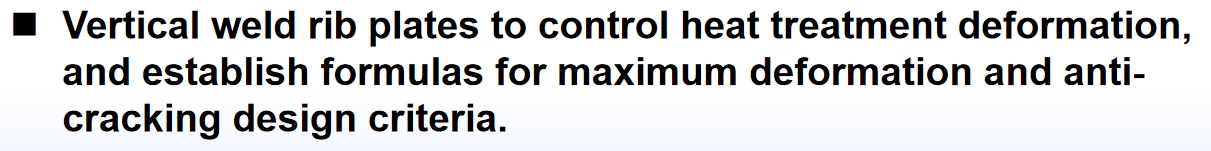

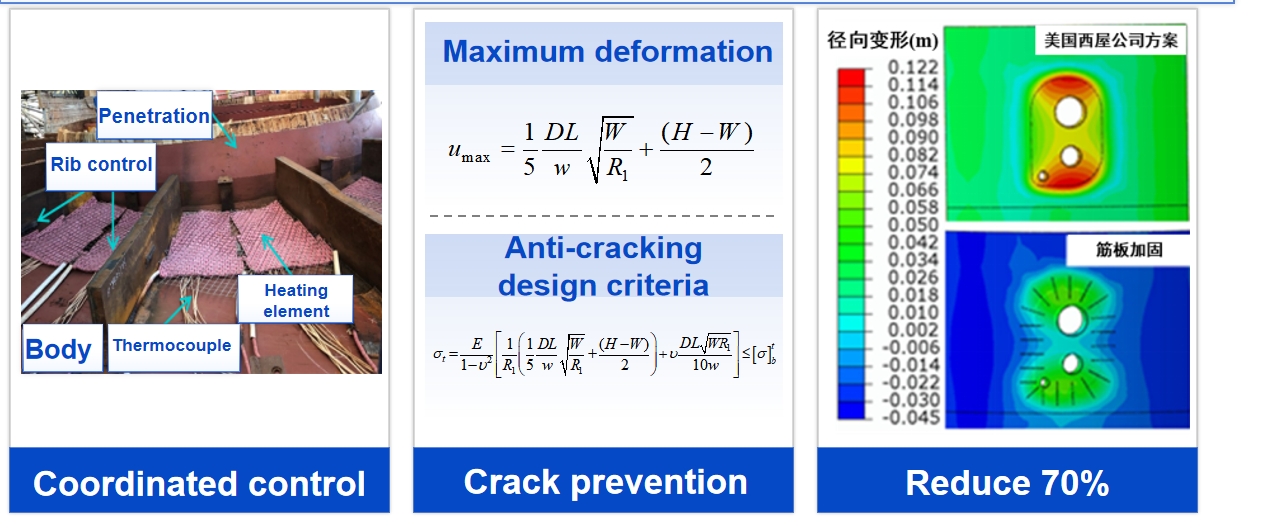

Metoda de control al deformării armăturii nervurilor

Obțineți o reducere cu 70% a deformării maxime prin dilatare
