Метод разности энергии вдавливания включен в стандарт GB/T 30583—2026, что знаменует собой его включение в национальную систему стандартов.

Официально опубликован пересмотренный национальный стандарт GB/T 30583—2026 «Термообработка оборудования, работающего под давлением после сварки». В этой редакции метод разности энергии вдавливания включен в Приложение G и указан в качестве необязательного метода оценки эффективности термообработки после сварки. Его включение означает, что испытания на остаточные напряжения, основанные на технологии инструментального вдавливания, официально включены в национальную систему стандартов Китая.

Для производителей сосудов под давлением, нефтехимического оборудования, ядерных компонентов и крупных сварных конструкций это достижение обеспечивает более надежную техническую основу для оценки остаточных напряжений после сварки и термообработки.

1. Оценка остаточного напряжения и PWHT.

Остаточные напряжения, возникающие при сварке, создают самосогласованное внутреннее поле напряжений, определяемое подводимой температурой, характеристиками материала и структурными ограничениями. Чрезмерно высокие остаточные напряжения могут повысить вероятность коррозионного растрескивания под напряжением, хрупкого разрушения и нестабильности размеров.

Термическая обработка после сварки (ТОС) предназначена для снижения пиковых остаточных напряжений и повышения микроструктурной стабильности за счет контролируемого нагрева и охлаждения. Однако в реальных инженерных приложениях прямая количественная проверка снятия напряжений долгое время была затруднена, особенно для крупного или находящегося в эксплуатации оборудования, где разрушающие испытания нецелесообразны.

Эта ситуация привела к росту спроса на локализованные, неразрушающие и количественные методы оценки напряжений.

2. Разработка технического подхода

В Китае уже принят базовый стандарт GB/T 39635-2020 «Металлические материалы — инструментальный индентационный тест для определения твердости, прочностных характеристик и остаточных напряжений». Разработанный на основе стандарта ISO/TR 29381:2008, этот стандарт заложил основу для характеризации материалов с использованием инструментальных методов индентации.

Однако в сварных конструкциях градиенты напряжений и многоосные напряженные состояния являются типичными и неизбежными.

Традиционный метод анализа методом индентации обычно предоставляет средние значения напряжений и не позволяет эффективно различать основные составляющие напряжений, что ограничивает его точность в сложных зонах сварных швов.

Метод разности энергии вдавливания был разработан для решения этой проблемы. Анализируя изменение энергии между процессами нагружения и разгрузки и применяя модели пластической коррекции, метод позволяет рассчитывать компоненты двухосных остаточных напряжений, тем самым повышая его применимость в сварных зонах.

3. Проверка посредством группового стандарта

В 2023 году метод был опубликован в качестве группового стандарта T/CSTM 00824-2023 «Измерение остаточных напряжений в оборудовании, работающем под давлением, — метод разницы энергии вдавливания». В разработке стандарта участвовали Китайский университет нефти (Восточный Китай), Jova Glenn Technology Co.Ltd., Sinopec Engineering Incorporation, Китайский научно-исследовательский институт инспекции специального оборудования, Восточно-китайский университет науки и технологий, Цзянсуский институт надзора и инспекции за безопасностью специального оборудования и Wuxi Zhanghua Pharm&Chem Equipment Co., Ltd.

Процесс совместной разработки позволил усовершенствовать теоретические модели, процедуры тестирования и методы инженерной проверки. Сравнительные испытания показали хорошее соответствие тенденций распределения остаточных напряжений с традиционными методами измерения деформации при вдавливании, а также преимущества в плане адаптации к полевым условиям.

4. Значение инклюзивности в GB/T 30583—2026

Приложение G стандарта GB/T 30583—2026 описывает требования к оборудованию, процедуры расчета и этапы испытаний для данного метода, а также предоставляет эталонные коэффициенты пластичности для распространенных металлических материалов. Хотя оно представлено в качестве информативного приложения, его систематическое включение в основной стандарт отражает признанный уровень технической зрелости.

Для данного метода был официально утвержден специальный национальный стандарт, что свидетельствует о дальнейшей формализации системы национального стандартизации.

5. Актуальность для инженерии

Данный метод в первую очередь решает две давние проблемы: тестирование крупного или находящегося в эксплуатации оборудования, где извлечение образцов нецелесообразно, и оценка локальных механических условий в сварных швах и зонах термического воздействия.

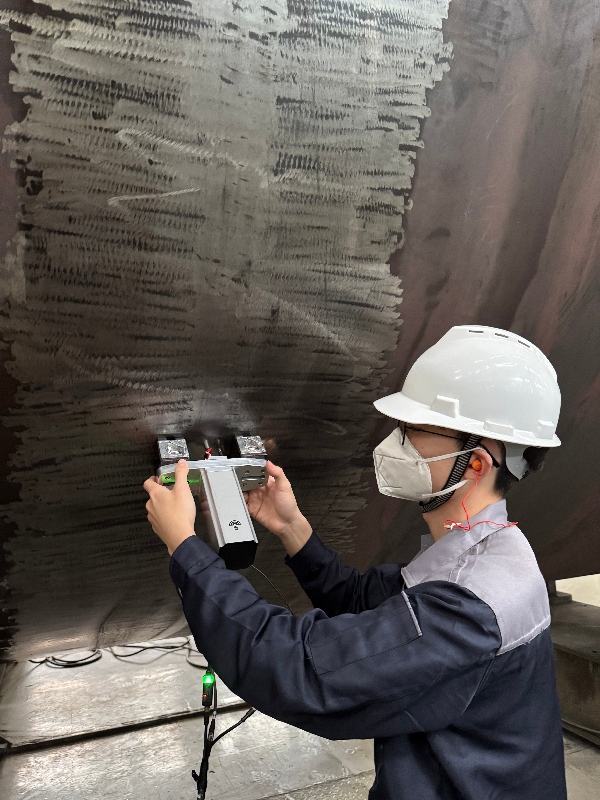

Проведение локальных испытаний на вдавливание и применение расчетов на основе разницы энергий позволяет получить компоненты напряжений без повреждения конструкции, что обеспечивает практический способ оценки эффективности термообработки после термической обработки.

Путь развития — от базовых стандартов до валидации групповых стандартов и включения в основной стандарт — иллюстрирует постепенное совершенствование технологии испытаний на остаточные напряжения в китайской промышленности оборудования, работающего под давлением. По мере дальнейшего развития соответствующих стандартов ожидается, что испытания на основе вдавливания будут играть все более стандартизированную роль в производстве современного оборудования.
