لماذا يعتبر المبخر ذو الغشاء الممسوح (WFE) الخيار الأمثل؟

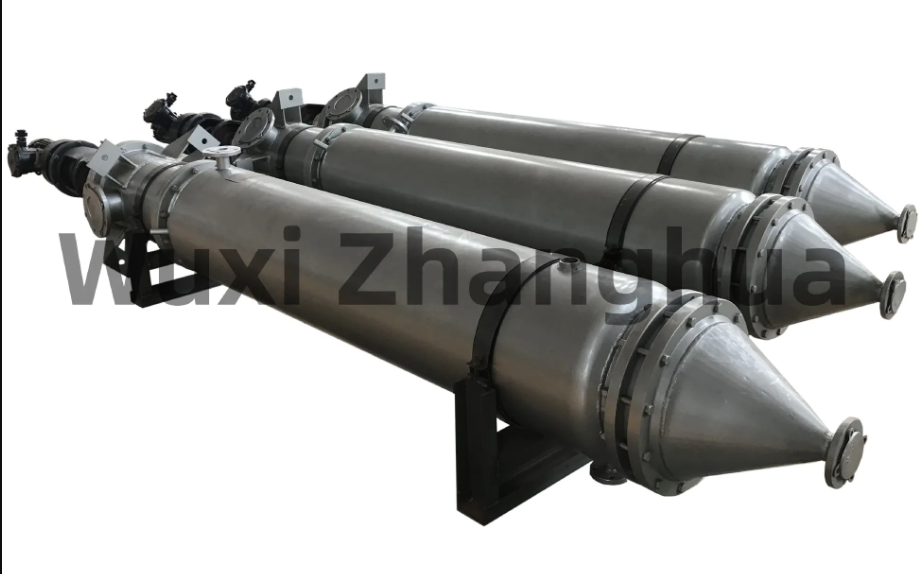

ما هو المبخر ذو الغشاء الممسوح؟

المبخر ذو الغشاء الرقيق (WFE)، أو المبخر ذو الغشاء الرقيق، هو نوع من أجهزة التقطير يُنشئ غشاءً رقيقًا دوارًا من السائل على سطح ساخن لتبخير المكونات المتطايرة من الخليط بسرعة، حتى مع المنتجات الحساسة للحرارة أو اللزجة أو المسببة للترسبات. تشمل مزاياه الرئيسية قصر زمن التلامس، وزيادة مساحة السطح إلى أقصى حد لنقل الحرارة بكفاءة، وتقليل التدهور الحراري. تُستخدم هذه المبخرات على نطاق واسع في صناعات مثل الأدوية والكيماويات وتصنيع الأغذية لتنقية واستخلاص المكونات القيّمة.

تطبيق المبخر ذي الغشاء الممسوح في عملية تركيز الكولاجين

المتطلبات: تركيز محلول الكولاجين بنسبة 1.2٪ ~ 1.5٪ إلى 7٪ ~ 9٪، مع قدرة معالجة تبلغ 200 كجم / ساعة.

المادة حساسة للحرارة، ويجب التحكم في عملية التركيز عند درجة حرارة أقل من 30 درجة مئوية. وتكون لزوجة المادة قبل وبعد التركيز قريبة من لزوجة الماء. ويتم التركيز بشكل أساسي عن طريق تبخير جزء من الماء لزيادة تركيز الكولاجين.

لماذا يعتبر المبخر ذو الغشاء الممسوح (WFE) الخيار الأمثل؟

يُعدّ جهاز التبخير ذو الغشاء الممسوح مناسبًا للغاية لعملية تركيز الكولاجين التي وصفتها. وتكمن مزاياه بشكل خاص في خصائص مادتك (حساسية للحرارة، درجة حرارة منخفضة، لزوجة منخفضة):

1. كفاءة ممتازة في نقل الحرارة ووقت إقامة قصير:

تستخدم WFE شفرات دوارة لنشر المادة في طبقة سائلة رقيقة وموحدة للغاية (عادةً 0.5-1.0 مم) على جدار التسخين، وهي منطقة سطح التبخر.

مدة بقاء المادة داخل المبخر قصيرة للغاية، تتراوح عادةً بين ثوانٍ معدودة وعشرات الثواني. وهذا يمنع تمامًا خطر التلف أو التدهور أو فقدان النشاط الحيوي الذي قد يتعرض له الكولاجين عند التسخين لفترات طويلة.

2. القدرة على التبخر في درجات الحرارة المنخفضة:

تعتمد درجة حرارة التبخر على مستوى الفراغ الناتج عن الضغط المطلق المنخفض جدًا للنظام. ولتحقيق التبخر عند درجة حرارة أقل من 30 درجة مئوية، يكفي ضبط الضغط المطلق للنظام عند حوالي 4.3 كيلو باسكال (حوالي 32.5 ملم زئبق) أو أقل (لأن ضغط بخار الماء المشبع عند هذه الدرجة يبلغ حوالي 4.25 كيلو باسكال). يستطيع جهاز WFE تحقيق هذا المستوى العالي من الفراغ والحفاظ عليه، مما يضمن حدوث التبخر عند درجة الحرارة المنخفضة المحددة.

3. القدرة على التعامل مع تغيرات اللزوجة:

على الرغم من أنك ذكرت أن اللزوجة قريبة من لزوجة الماء قبل وبعد التركيز، إلا أنها قد تزداد قليلاً عند تركيز 9%. يعمل نظام الكشط في وحدة معالجة المياه على تحريك وتجديد طبقة السائل باستمرار، مما يمنع بشكل فعال تراكم المواد أو ترسبها على سطح نقل الحرارة، ويضمن تدفقًا وتبخرًا مستقرين حتى للمواد ذات اللزوجة العالية. وهذا أمر بالغ الأهمية لضمان إنتاج مستمر ومستقر.

4. نسبة تركيز عالية:

يمكن تحقيق نسبة تركيز عالية في دورة واحدة. معامل التركيز من 1.2% إلى 9% هو 9 / 1.2 = 7.5 مرة. وهذا أمر ممكن تمامًا باستخدام مرشح الماء. كما أن معدل تبخر الماء المطلوب كبير، مما يُبرز كفاءة مرشح الماء العالية.

تصميم وحساب معلمات العملية الرئيسية (بناءً على متطلباتك)

1. موازنة المواد ومعدل التبخر:

معدل تدفق التغذية (F): 200 كجم/ساعة

تركيز العلف (Xf): خذ القيمة المتوسطة 1.35%

تركيز المنتج (Xp): خذ القيمة المتوسطة 8%

لنفترض أن معدل تدفق المنتج هو P كجم/ساعة، ومعدل تبخر الماء هو V كجم/ساعة

موازنة الكتلة الكلية: `F = P + V` => `200 = P + V`

موازنة المذاب (الكولاجين): `F Xf = P Xp` => `200 0.0135 = P 0.08`

الحل: `P = (200 0.0135) / 0.08 = 33.75 كجم/ساعة`

إذن: V = 200 - 33.75 = 166.25 كجم/ساعة

الخلاصة: يلزم تبخير ما يقرب من 166.25 كجم/ساعة من الماء.

2. ضبط درجة الحرارة ومستوى الفراغ:

درجة حرارة التبخر المستهدفة ≤ 30 درجة مئوية

الضغط المطلق المقابل: راجع جداول البخار، ضغط بخار الماء المشبع عند 30 درجة مئوية هو 4.246 كيلو باسكال (حوالي 31.9 ملم زئبق).

ضغط تصميم النظام: لضمان حدوث التبخر عند درجة حرارة 30 درجة مئوية أو أقل، يجب أن يكون الضغط المطلق التشغيلي للنظام أقل بقليل من 4.25 كيلو باسكال. عادةً ما يُحدد الضغط المستهدف للتصميم عند ضغط مطلق يتراوح بين 3.0 و4.0 كيلو باسكال (ما يعادل تقريبًا 22.5 إلى 30 ملم زئبق). يتطلب ذلك نظام تفريغ عالي الأداء (مثل مضخة ميكانيكية مع مضخة روتس، أو مصيدة باردة مع مضخة طرد البخار).

3. اختيار وسيط التسخين:

تبلغ درجة حرارة التبخر حوالي 30 درجة مئوية، لذا لا يلزم أن تكون درجة حرارة وسيط التسخين عالية جدًا، بل يكفي وجود فرق كافٍ في درجة الحرارة (ΔT) لتحفيز انتقال الحرارة. قد يؤدي فرق درجة الحرارة المفرط (ΔT) إلى ارتفاع درجة الحرارة الموضعية.

الوسط الموصى به: ماء دافئ بدرجة حرارة 30-40 درجة مئوية. يمكن استخدام نظام تدوير المياه عادةً، مع التحكم في درجة حرارة الماء عبر مبادل حراري لوحي باستخدام الماء من برج التبريد. يُمنع منعًا باتًا استخدام البخار أو الزيت الحراري عالي الحرارة.

اقتراحات لاختيار المعدات وتكوين النظام

1. تقدير حجم المبخر:

معدل التبخر البالغ 166 كجم/ساعة يعتبر صغيرًا إلى متوسط ​​الحجم بالنسبة لمحطة معالجة المياه.

يكون معامل انتقال الحرارة (K) مرتفعًا نسبيًا في ظروف اللزوجة المنخفضة والفراغ العالي. افترض أن K = 2000 واط/م²·ك (وهو تقدير متحفظ نسبيًا).

يمكن تقدير مساحة نقل الحرارة المطلوبة (A) تقريبًا من خلال الصيغة `A = Q / (K ΔT)`، حيث Q هو الحمل الحراري و ΔT هو فرق درجة الحرارة بين وسيط التسخين ودرجة حرارة تبخر المنتج (على سبيل المثال، خذ 10 درجة مئوية).

هذا حساب معقد يتطلب حسابًا دقيقًا للحمل الحراري. عادةً ما يقوم مصنّعو المعدات بإجراء حسابات احترافية بناءً على معدل التبخر، وارتفاع درجة الغليان، وما إلى ذلك.

تقدير تجريبي: في ظل ظروف التشغيل هذه، قد يكون مبخر ذو غشاء رقيق معروض للبيع بمساحة نقل حرارة تتراوح بين 0.5 و1.5 متر مربع مناسبًا. يجب على مورد المعدات تأكيد الحجم النهائي من خلال حسابات دقيقة للعملية.

2. المكونات الرئيسية للنظام:

المسخن المسبق: على الرغم من ضرورة استخدام درجة حرارة منخفضة، يُنصح بتسخين المادة المغذية مسبقًا إلى درجة حرارة التشغيل (مثلًا، ٢٨-٢٩ درجة مئوية) لتقليل الحمل الحراري على جسم المبخر الرئيسي وتحسين الكفاءة. يُفضل استخدام مبادل حراري لوحي، مع استخدام الماء الدافئ كمصدر للحرارة.

جسم المبخر الرئيسي: **يوصى باستخدام الفولاذ المقاوم للصدأ 316L** لضمان النظافة ومقاومة التآكل. يجب أن يكون تصميم شفرة الكاشطة مناسبًا للسوائل منخفضة اللزوجة.

المكثف: استخدم مكثفًا لوحيًا أو أنبوبيًا لتكثيف بخار الماء المتبخر بالكامل باستخدام الماء المبرد (أو ماء التبريد). تؤثر كفاءة المكثف بشكل مباشر على مستوى الفراغ في النظام.

نظام التفريغ: يُعد هذا النظام أحد العناصر الأساسية فيه. يُوصى باستخدام مزيج من "مضخة الحلقة السائلة + مضخة جذور"، أو مزيج من "مصيدة باردة + مضخة تفريغ لولبية جافة" لتحقيق والحفاظ على مستوى التفريغ العالي المطلوب في ظل ظروف موفرة للطاقة.

نظام التحكم: يجب أن يكون مزودًا بنظام PLC أو DCS متطور للتحكم التلقائي المتشابك في معدل تدفق التغذية، ودرجة حرارة وسيط التسخين، ومستوى فراغ النظام (أي درجة حرارة التبخر)، مما يضمن استقرار معلمات العملية وحماية المواد الحساسة للحرارة.

وصف موجز للعملية

1. يتم تخزين مادة الكولاجين الخام بنسبة 1.2٪ - 1.5٪ في خزان التغذية.

2. يتم نقل المواد الخام بواسطة مضخة تغذية إلى مسخن مسبق للألواح وتسخينها إلى حوالي 28-29 درجة مئوية.

3. يدخل السائل المسخن مسبقًا إلى الجزء العلوي من المبخر.

4. داخل المبخر، يتم توزيع المادة في طبقة رقيقة للغاية عن طريق شفرات كاشطة دوارة، ويتبخر الماء بسرعة تحت درجة حرارة أقل من 30 درجة مئوية تحت فراغ عالٍ.

5. يتم تفريغ محلول الكولاجين المركز (7٪ - 9٪) بشكل مستمر بواسطة مضخة في الأسفل.

6. يرتفع بخار الماء المتولد إلى أعلى المبخر ويدخل المكثف، حيث يتكثف بالكامل.

7. يتم تصريف المكثفات (الماء المقطر) بواسطة مضخة المكثفات ويمكن استعادتها وإعادة استخدامها.

8. يقوم نظام الفراغ بإزالة الغازات غير القابلة للتكثيف من النظام بشكل مستمر، مما يحافظ على بيئة الفراغ العالي.

ملخص

لتلبية متطلبات تركيز 200 كجم/ساعة من محلول الكولاجين من حوالي 1.35% إلى حوالي 8% مع التشغيل عند درجة حرارة أقل من 30 درجة مئوية، يُعدّ جهاز التبخير ذو الغشاء الرقيق حاليًا الخيار التقني الأمثل والأكثر موثوقية. فهو يلبي تمامًا جميع متطلباتكم من حيث الحساسية للحرارة، ودرجة الحرارة المنخفضة، والكفاءة العالية.

الخطوات التالية:

يرجى تزويد مصنعي أجهزة التبخير ذات الأغشية الرقيقة المحترفين (موردين محليين أو دوليين ممتازين) بالمعايير والمتطلبات المذكورة أعلاه. بإمكانهم إجراء حسابات دقيقة للعملية وتزويدكم بعرض فني مفصل، وتسعير للمعدات، ومواصفاتها.
