Вакуумна дискова сушилня

2023-08-30

Вакуумната дискова сушилня на Wuxi Zhanghua е доказано приложима за сушене на чувствителни, лепкави пасти и други „трудни за работа“ материали, дори такива с висок вискозитет, с отлични характеристики на разтоварване и работен цикъл.

Проектирана за ситуации, когато материалите се сменят често, оборудваната система за онлайн почистване може да работи с добра производителност и улеснява проверката. Функцията за микровълново нагряване може допълнително да подобри ефекта на сушене.

Системата може да бъде инсталирана независимо за изпускане, вземане на проби и отстраняване на остатъци.

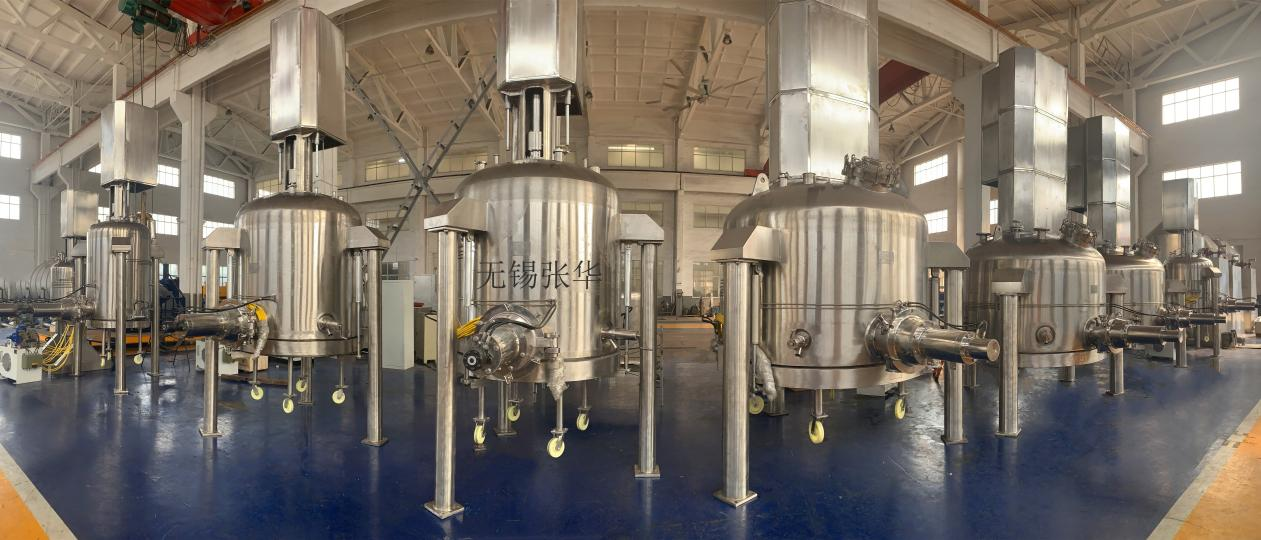

Вакуумна дискова сушилня 1

Принцип на работа

Инертен

Преди да подадете мокрия филтърен кейк и филтрата, напълнете контейнера с азот, за да отстраните кислорода вътре. Това може да предотврати образуването на потенциално експлозивна атмосфера вътре в контейнера.

Храна

След инертност, мокрият филтърен остатък преминава от центрофугата, филтър-сушилнята или под формата на филтрат към сушилнята.

Вакуумна дискова сушилня 2

Сухо

За добър ефект, вакуумирането и нагряването на сушилнята се извършват едновременно. По време на процеса, материалът се разбърква непрекъснато и се поддържа състояние на вакуум и постоянна температура (приемлива температура на материала), докато влажността на материала достигне изискваната стойност.

Готино

След изсушаване, материалът трябва да се охлади преди изхвърляне.

Вакуумна дискова сушилня 3

Изхвърляне

Изсушеният и охладен материал се подава към изпускателния клапан от бъркалката и се изхвърля през клапаните от двете страни.

Вакуумна дискова сушилня 4

Чисто

Извършва цялостно и ефективно почистване на вътрешността на сушилнята.

Вакуумна дискова сушилня 5

Технически параметри

Характеристики

Изчисляването, проектирането и производството отговарят на Директива 97/23/EG за съдове под налягане, Раздел VIII от Кодекса за съдове под налягане ASME, cGMP и FDA.
2. Сертификат за типово изпитване 03ATEX0246X от EG, сертифицирани от UL, електронните компоненти са предназначени за двуслойно механично уплътнение и силфон, двойнодействащо механично уплътнение, контактно или безконтактно газово уплътнение и течно уплътнение при работа без товар.
Вентил за вземане на проби
Хидравлични предварително разпределителни тръби от неръждаема стомана, предварително окабеляване от неръждаема стомана на разпределителната кутия
Пълна CIP система

Опции

Стерилна версия, слой за отстраняване на остатъци, изолатор (кутия за ръкавици), DQ, IQ, OQ валидиране.
Напълно автоматично PLC управление, свързано към PMSX.

Технически параметри

Сушилня	Вътрешна зона (μm)	Отопляема площ (m²)	Номинален обем (L)	Обем на разбъркване (L)	Скорост (1/мин)	Карай (кВт)
TD 0.8/1.1	500	1.4	100	73	90	5.5
ТД 1.5/2.3	710	2.5	235	158	65	7.5
ТД 2.3/3.5	800	3.4	350	250	60	11.0
ТД 3.8/5.6	970	4.4	560	380	50	15.0
ТД 6.6/9.7	1140	6.3	970	660	42	18.5
TD 8.0/12	1270	7.3	1200	820	37	22.0
TD 12/17	1460	9.7	1750	1250	33	30
TD 17/25	1650	12.1	2560	1700	29	37
TD 21/32	1850	14.3	3220	2150	26	45
ТД 25/37	2000	16.0	3770	2500	24	55
ТД 32/50	2250	19.3	4890	3200	21	75
TD 40/60	2500	22.5	6030	3950	19	90
