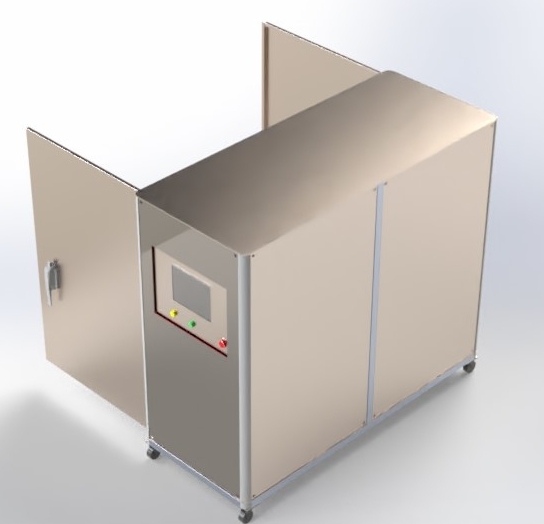

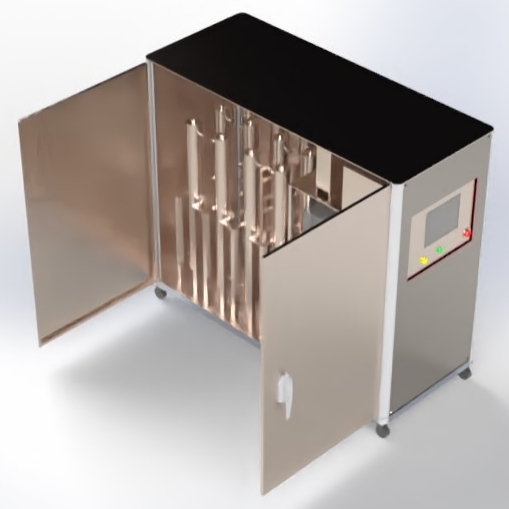

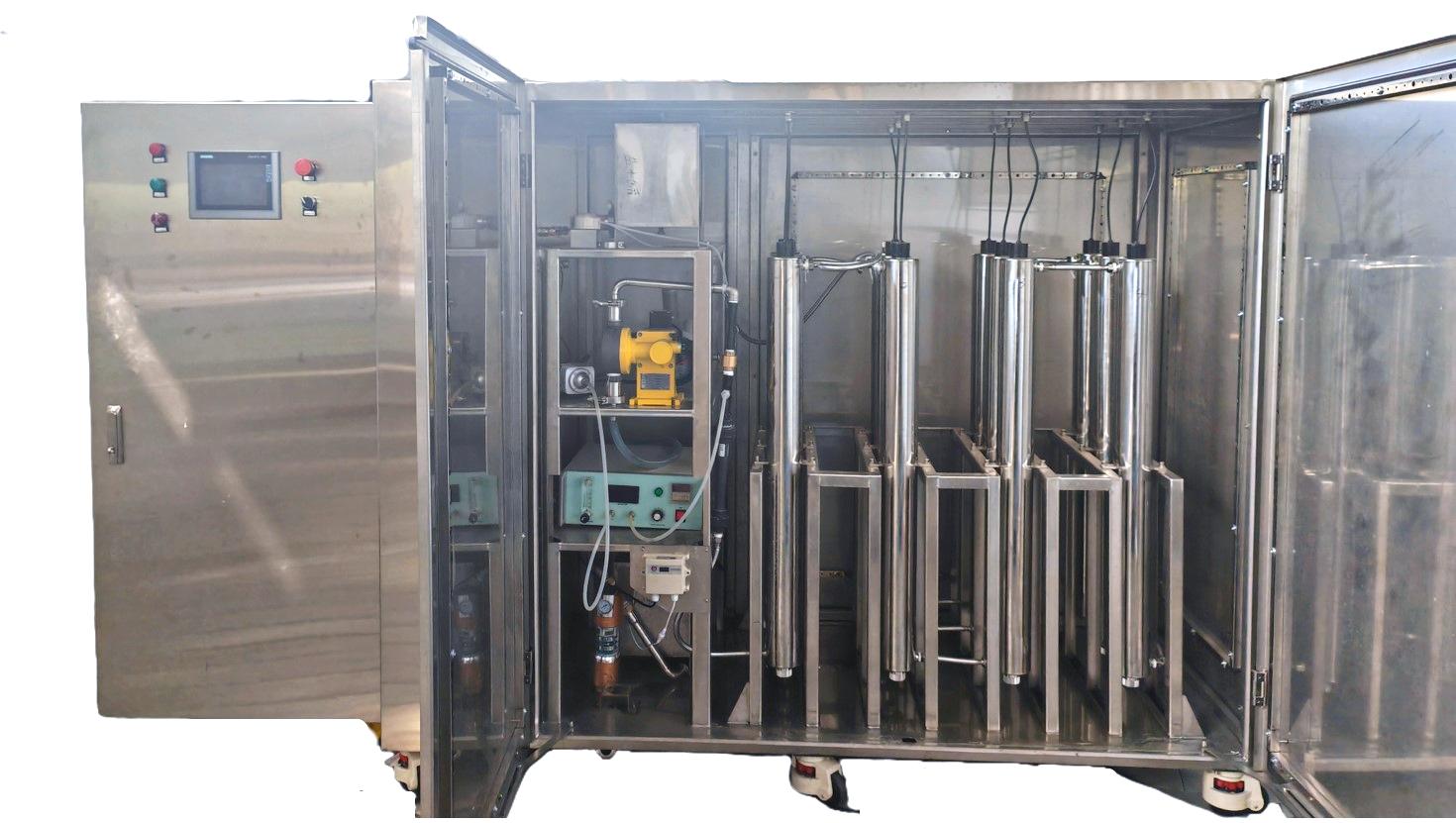

نظام معالجة مياه الصرف الصحي بالأنابيب ذات التدفق المستمر بالأشعة فوق البنفسجية/الأوزون

2024-06-05

مبدأ

يُستخدم نظام معالجة مياه الصرف الصحي الأنبوبي ذو التدفق المستمر بالأشعة فوق البنفسجية/الأوزون بشكل أساسي في معالجة مياه الصرف الصحي العضوية ذات المحتوى العالي من الأكسجين الكيميائي الحيوي (COD) والتي يصعب تحللها. يعمل النظام على تنشيط بيرمونوسلفات (PMS) من خلال اقتران الأشعة فوق البنفسجية/الأوزون (O3) لتوليد أنواع فعالة مثل جذور الهيدروكسيل، وجذور الكبريتات، وجذور الأكسيد الفائق، والأكسجين الأحادي، ذات قدرة أكسدة عالية، والتي تهاجم البنية الجزيئية للمواد العضوية، مما يؤدي في النهاية إلى تحللها بالكامل إلى ثاني أكسيد الكربون والماء، وبالتالي تحلل الملوثات العضوية في مياه الصرف الصحي.

سير العمل

يتكون نظام معالجة مياه الصرف الصحي المستمر ذو التدفق المستمر للأشعة فوق البنفسجية/الأوزون من وحدة مدخل المياه، ووحدة توليد الأوزون والكشف عنه، ووحدة الجرعات، ووحدة نقل الكتلة بالخلط عالي الكفاءة، ووحدة التفاعل التحفيزي بالأشعة فوق البنفسجية، ووحدة التحكم الآلية بالكامل.

تمر مياه الصرف الصحي عبر مضخة المدخل والمرشح إلى نظام معالجة مياه الصرف الصحي ذي التدفق المستمر، حيث تتلامس مع الأوزون (O3) من وحدة توليد الأوزون، وبيرمونوسلفات من وحدة المعالجة. بعد مرورها عبر وحدة نقل الكتلة بالخلط والطرد، تتفاعل مياه الصرف الصحي المختلطة تمامًا بشكل مستمر في وحدة التفاعل التحفيزي بالأشعة فوق البنفسجية، ثم تتحلل هذه المياه العضوية وتُصرّف. إضافةً إلى ذلك، وقبل التصريف، تمر عبر نظام مراقبة تركيز الأوزون للتأكد من مطابقتها للمعايير المطلوبة.

سمات

1. يمكن لنظام معالجة مياه الصرف الصحي ذي التدفق المستمر للأشعة فوق البنفسجية/الأوزون أن يسمح بدخول وخروج المياه في وقت واحد، مما يحقق معالجة سريعة ومستمرة لمياه الصرف الصحي من المدخل إلى المخرج مع إنتاجية عالية واستقرار قوي؛

2. يتميز نظام معالجة مياه الصرف الصحي بالأشعة فوق البنفسجية/الأوزون ذي التدفق المستمر في الأنابيب بمرونة عالية في مختلف السيناريوهات. يمكن استخدامه كجهاز معالجة أولية لتحويل مياه الصرف الصحي ذات الطلب الكيميائي العالي للأكسجين إلى حالة قابلة للتحلل البيولوجي. بالإضافة إلى ذلك، يمكنه أيضًا معالجة مياه الصرف الصحي ذات الطلب الكيميائي المتوسط والمنخفض للأكسجين مباشرةً إلى حالة قابلة للتصريف.

3. النظام ذو التصميم المدمج للهيكل يغطي مساحة صغيرة تبلغ 30-40 مترًا مربعًا / 100 طن فقط، مما يؤدي إلى انخفاض تكاليف التشغيل والإدارة والعمالة؛

4. تتم العملية في حالة مغلقة تمامًا، دون أي تسرب أو تلوث، وهي معالجة آلية مستمرة لمياه الصرف الصحي مع تشغيل سهل وآمن وفعال.

التطبيقات الصناعية

الحالة 1:

تحتوي مياه الصرف الصحي لشركة ووشي غرين بوينت للتكنولوجيا المحدودة على تركيز عالٍ من عامل التألق الكيميائي ومركبات الأكسجين الكيميائي الحيوي (COD)، مما يؤدي إلى ضعف الأداء البيوكيميائي. وقد خططت الشركة لاعتماد معالجة ثلاثية المراحل بالتبخير والتركيز، وحرق السائل المركز، والمعالجة البيوكيميائية لمياه الصرف الصحي المتبخرة ذات تركيز الأكسجين الكيميائي الحيوي المنخفض. وتصل تكلفة هذه المعالجة إلى 300 يوان صيني للطن.

بعد معالجة مياه الصرف الصحي بواسطة نظام التحلل المستمر لمياه الصرف الصحي بالأشعة فوق البنفسجية/الأوزون، يمكن تحلل مياه الصرف الصحي إلى مستوى قابل للتحلل البيولوجي باستهلاك طاقة لا يتجاوز 3 كيلوواط ساعة.

نتائج اختبار تحلل العامل الفلوري في مياه الصرف الصحي

وقت	COD (ملغم/لتر)	معدل التدهور (%)	استهلاك الطاقة (كيلوواط ساعة/طن)
0 ساعة	1641	-	-
نصف ساعة	627	62%	3

الحالة الثانية:

تتجاوز قيمة الطلب الكيميائي للأكسجين (COD) لمياه الصرف الصحي في مجمع ووشي شيتانغوان الصناعي 500، وهو ما يخالف المعايير الوطنية، لذا لا يمكن تصريفها مباشرةً في شبكة الصرف الصحي البلدية. لذا، يلزم معالجة بسيطة ومنخفضة التكلفة لحل هذه المشكلة.

بعد معالجتها بواسطة نظام تحلل مياه الصرف الصحي ذي التدفق المستمر للأشعة فوق البنفسجية/الأوزون لمدة 0.5 ساعة باستهلاك طاقة قدره 3 كيلوواط ساعة/طن، يصبح الطلب الكيميائي للأكسجين أقل من 500، ويمكن تصريفه مباشرة في خط الأنابيب البلدي.

نتائج اختبارات تدهور مياه الصرف الصحي في المنطقة الصناعية

وقت	COD (ملغم/لتر)	معدل التدهور (%)	استهلاك الطاقة (كيلوواط ساعة/طن)
0 ساعة	1293	-	-
نصف ساعة	487	62.3%	3

الحالة الثالثة:

تتميز مياه الصرف الصحي في لياونينغ شينيو بارتفاع نسبة اللون والعكارة، وارتفاع تركيز المواد العضوية، وارتفاع تركيز أيونات الكلوريد بشكل كبير (15-20 غ/لتر)، مما يجعل معالجتها البيولوجية المباشرة غير ممكنة، إذ أن حرقها في محارق ذات ملوحة عالية يُعرّض الفرن للتآكل والتلف، ما يُصعّب عملية المعالجة. بعد معالجتها بنظام التحلل المائي المستمر باستخدام الأشعة فوق البنفسجية والأوزون، تصل نسبة التحلل إلى حوالي 30-40%.
